低壓配電柜接地系統施工規范

接地系統是低壓配電柜安全運行的核心保障，直接關系到電力設備穩定工況與運維人員人身安全。本規范依據GB 50169-2016《電氣裝置安裝工程 接地裝置施工及驗收規范》、GB 7251.1-2013《低壓成套開關設備和控制設備 第1部分：總則》等國家標準，結合石家莊配電柜定制廠家德蘭電氣多年實操經驗，明確低壓配電柜接地系統施工的技術要求、工藝標準及驗收準則，適用于工業與民用建筑低壓配電工程中配電柜接地系統的施工與質量管控。

一、施工前期準備

（一）技術準備

施工前需組織技術人員核對設計圖紙，明確接地系統類型（TN-S、TN-C-S等）、接地極布置、接地線規格及連接方式，重點核查與防雷接地、等電位聯結的協同設計。石家莊配電柜定制廠家德蘭電氣建議，針對定制化配電柜的特殊結構（如密集型母線、模塊化單元），需提前與設計單位溝通接地點位優化方案，避免與柜內元件布局沖突，確保接地通路順暢。同時，組織施工人員開展技術交底，明確焊接、壓接等關鍵工藝要點及安全操作規范。

（二）材料與設備準備

1.接地材料需符合現行標準及設計要求，優先選用導電性強、耐腐蝕的材料：主接地母線采用截面積≥50mm2銅排（常用25mm×3mm規格），分支接地線按相線截面1/2選型（最小不小于16mm2銅纜），接地極選用≥50mm×50mm×5mm鍍鋅角鋼（長度≥2.5m）或銅包鋼棒。所有材料需具備合格證書，進場前經外觀檢查，無銹蝕、變形、破損方可使用。

2.施工設備需提前校驗合格，包括接地電阻測試儀（精度≤0.1Ω）、低電阻連續性測試儀、放熱焊接設備、扭矩扳手及防腐處理工具。石家莊配電柜定制廠家德蘭電氣提醒，針對定制配電柜的柜門、抽屜等活動部件，需配備專用接地軟銅線（≥4mm2）及導電膏，確保活動連接處導電可靠。

二、核心施工工藝規范

（一）接地極安裝

接地極采用垂直安裝方式，打入地下深度≥0.6m（凍土層以下），相鄰接地極間距≥2倍極長。鍍鋅角鋼接地極頂端需做削尖處理，便于打入；銅包鋼接地極可采用機械壓入法安裝，避免錘擊造成鍍層破損。土壤電阻率較高區域，可按石家莊配電柜定制廠家德蘭電氣實操方案，通過深埋接地極（深度≥3m）、添加降阻劑或擴大接地網范圍降低接地電阻，確保獨立接地體電阻≤4Ω，與防雷接地共用時電阻≤1Ω。

（二）接地干線敷設

接地干線優先采用明敷方式，選用40mm×4mm鍍鋅扁鋼或銅排，沿配電柜基礎外側敷設，距地面高度300-500mm。明敷干線需做黃綠雙色標識（間距100mm），暗敷干線需做防腐處理（涂覆瀝青或環氧樹脂）并做好隱蔽記錄。干線連接采用放熱焊接或壓接，焊接時扁鋼搭接長度≥寬度2倍，三面滿焊；圓鋼與扁鋼焊接時，搭接長度≥圓鋼直徑6倍，雙面滿焊，焊縫需平整無夾渣、氣孔，焊后及時做防腐處理。

（三）柜內接地施工

1.每臺配電柜需設置獨立接地端子排，端子排固定于柜體內側下部，與主接地母線采用螺栓直接連接，螺栓規格匹配母線截面，加裝防松墊片或彈簧墊，M12螺栓緊固扭矩不低于30N·m。石家莊配電柜定制廠家德蘭電氣針對定制配電柜的模塊化設計，采用分區接地方式，各功能單元接地支線分別連接至端子排，避免串聯接地導致局部接地失效。

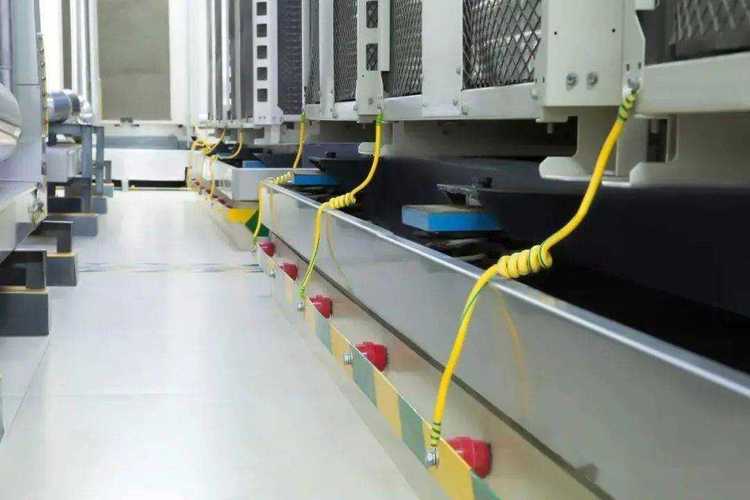

2.配電柜柜體、框架、柜門等非帶電金屬部件均需可靠接地，柜門通過≥4mm2黃綠雙色軟銅線與柜體連接，連接接觸面需去除絕緣涂層、氧化層，涂抹導電膏增強導電性。柜內金屬橋架、電纜護管與接地端子排可靠連接，形成完整接地通路，確保各金屬部件電位一致。

3.嚴禁保護接地線（PE）與中性線（N）混接，僅在TN-C-S系統的系統接地點處可實現PE線與N線的連接，后續線路需嚴格分開敷設，PE線不得作為載流導體使用。

（四）特殊場景處理

高溫、強腐蝕環境下，接地材料需選用耐腐材質（如不銹鋼、銅材），并縮短檢查周期至每6個月一次。人員密集區域的接地網埋深≥1m，或鋪設礫石層絕緣，降低跨步電壓風險。針對數據中心、精密設備等對供電可靠性要求極高的場景，石家莊配電柜定制廠家德蘭電氣建議采用等電位聯結設計，將配電柜接地系統與建筑物金屬結構、給排水管道等可靠連接，提升系統抗干擾能力。

三、檢測與驗收標準

（一）接地電阻測試

采用三極法進行接地電阻測試，在干燥季節和雨季各測試一次，取最大值作為驗收依據，獨立接地體電阻≤4Ω，共用接地體電阻≤1Ω。測試點覆蓋接地極、柜體、金屬橋架及等電位聯結體，測試數據記錄完整，異常情況需及時排查整改。

（二）接地連續性測試

用低電阻測試儀檢查各接地部件通路連續性，要求阻值≤0.05Ω。重點檢測柜門、抽屜等活動部件的接地連接，反復啟閉活動部件后復測，確保接觸可靠無斷路。石家莊配電柜定制廠家德蘭電氣在定制柜驗收中，額外增加負載切換工況下的連續性測試，驗證接地系統在動態工況下的穩定性。

（三）驗收文件歸檔

驗收需提供完整文件資料，包括接地系統圖、材料合格證明、施工記錄、焊接檢測報告、接地電阻及連續性測試記錄等。隱蔽工程需在覆蓋前完成中間驗收，簽署驗收意見后方可繼續施工，確保施工全過程可追溯。

四、安全與維護要求

施工過程中需嚴格執行安全用電規范，斷電作業時做好掛牌警示，嚴禁帶電對接地系統進行焊接、拆卸。接地系統投入運行后，每年開展一次全面檢查，重點核查連接點是否銹蝕、松動，雨后及時復查接地電阻。腐蝕嚴重區域、高溫環境及重要負荷場景，需縮短維護周期，發現問題及時處理，避免接地性能劣化引發安全事故。

本規范由石家莊配電柜定制廠家德蘭電氣結合工程實踐補充完善，施工中需同時遵循國家現行相關標準及設計文件要求，確保低壓配電柜接地系統具備可靠的保護性能、穩定的運行狀態，為供配電系統安全保駕護航。
