在工業傳動系統中，變頻控制柜與電機的合理匹配是保障設備穩定、高效、節能運行的核心前提，更是降低設備故障率、延長使用壽命、控制運維成本的關鍵環節。選型不當不僅會導致電機啟動困難、調速精度不足、能耗飆升，還可能造成變頻模塊燒毀、電機絕緣損壞等嚴重故障，甚至引發安全事故。結合多年工業實操經驗，本文從選型核心原則、電機參數解析、控制柜組件匹配、實操步驟、特殊場景處理及常見誤區六個維度，打造一份貼合現場應用的專業選型指南，兼顧理論嚴謹性與實操可行性，助力電氣工程師、選型人員精準完成匹配工作。

一、選型核心原則：適配為先，冗余適度，場景適配

變頻控制柜與電機的匹配，本質是“參數協同、功能適配、環境兼容”的系統性工作，核心遵循三大原則，這也是避免選型失誤的基礎：

第一，參數對等原則：控制柜核心元器件（尤其是變頻器）的額定功率、額定電壓、額定電流、調速范圍等關鍵參數，需與電機銘牌參數精準匹配，核心參數偏差不得超過±5%，其中電流匹配優先級高于功率匹配——這是很多新手容易忽視的要點，僅追求功率一致，往往會因電流不匹配導致過載保護頻繁觸發。

第二，冗余合理原則：結合負載特性和運行工況，預留適度冗余量，避免滿負荷運行導致設備老化加速。輕載工況（如風機、水泵空載運行）冗余可控制在10%-15%；重載、頻繁啟停、沖擊性負載工況（如破碎機、起重機）冗余需提升至20%-30%，同時需強化變頻器的過載能力選型。需注意，冗余過大易造成成本浪費和電能損耗，冗余不足則會縮短設備壽命，需精準把控尺度。

第三，場景適配原則：需充分結合現場環境（溫度、濕度、粉塵、海拔）、負載類型（恒轉矩、變轉矩、恒功率）、控制需求（調速精度、啟停方式、通信功能），針對性選擇控制柜配置和電機類型，避免“通用型”選型無法適配特殊場景，導致運行異常。

二、電機核心參數解析：選型的基礎前提

電機是傳動系統的執行核心，其參數直接決定變頻控制柜的選型方向，選型前需全面核對電機銘牌及現場運行參數，重點關注以下6點，缺一不可：

（一）額定功率與額定電流

額定功率是電機長期穩定運行時的最大輸出功率，變頻控制柜的額定功率需≥電機額定功率，且需結合冗余原則調整；額定電流是選型的核心核心依據，變頻器的額定輸出電流需≥電機額定電流的1.1-1.2倍（輕載取1.1倍，重載取1.2倍），若電機存在頻繁啟動、制動，需提升至1.3-1.5倍，確保變頻器能穩定輸出電流，避免過載跳閘。公式參考：變頻柜額定電流 ≥ 電機額定電流 × 安全系數（通常1.1-1.2）。

（二）額定電壓與電壓等級

電機額定電壓需與變頻控制柜的輸出電壓完全匹配，常見工業電機電壓等級為220V（單相）、380V（三相）、690V、1140V，嚴禁出現“高電壓控制柜驅動低電壓電機”或反之的情況——前者會燒毀電機絕緣，后者會導致電機輸出功率不足、無法正常啟動。同時，需確保變頻控制柜的輸入電壓與電網電壓一致，避免電網電壓波動影響設備運行。

（三）轉速與調速范圍

電機額定轉速決定調速范圍，變頻控制柜的調速范圍需覆蓋電機的實際運行轉速需求，且低速運行時需保證電機轉矩穩定（避免低速“堵轉”）。例如，普通異步電機的額定轉速為1480r/min（4極），若現場需0-1000r/min無級調速，控制柜需支持低頻穩定輸出，且需配置制動單元或制動電阻，抑制低速運行時的再生電壓；多極電機（如6極）需變頻器支持低頻下的散熱設計，高速電機（如10000rpm）需選載波頻率可調的型號，避免電磁噪聲。

（四）電機類型與負載特性

不同類型電機的運行特性差異較大，需針對性匹配控制柜：

1.異步電機：應用最廣泛（占工業電機90%以上），適配通用型變頻控制柜，無需特殊配置，適合風機、水泵、輸送機等常規負載；

2.永磁同步電機：效率高、節能效果顯著，需匹配專用矢量型變頻控制柜，且需支持“弱磁調速”功能，適合對能耗和調速精度要求高的場景（如精密機床、電梯）；

3.防爆電機：用于易燃易爆場景（如化工、礦山），需匹配防爆型變頻控制柜，柜體防護等級、電路絕緣需符合防爆標準（Ex d、Ex e等），且需與防爆電機的防爆等級一致；

4.伺服電機：用于高精度定位、快速響應場景（如機器人、自動化生產線），需匹配伺服驅動器（本質是專用變頻器），且需支持位置控制、速度控制雙模式，搭配編碼器反饋實現閉環控制。

同時，需結合負載特性細分選型：恒轉矩負載（輸送機、壓縮機、起重機等）需選擇具備矢量控制（VC）或直接轉矩控制（DTC）功能的變頻器，確保低速時輸出高轉矩；變轉矩負載（風機、水泵、離心機等）優先選節能型變頻器，支持V/F控制和自動節能運行，可適當降低變頻器功率選型標準；恒功率負載（卷取機、機床主軸等）需寬范圍調速能力，關注變頻器的弱磁控制性能。

（五）防護等級（IP等級）

電機的防護等級（如IP54、IP65）決定變頻控制柜的防護設計：若電機安裝在粉塵多、潮濕、戶外等場景，控制柜需選用同等或更高防護等級，且需配置散熱風扇、防塵罩、防雨裝置，避免粉塵、水汽進入控制柜，導致短路故障。室內一般環境不低于IP20，潮濕/粉塵環境需達IP54及以上，戶外需結合防雨、防曬設計（如加裝防雨檐、防曬涂層）。

（六）能效等級

電機的能效等級（IE1、IE2、IE3、IE4）與變頻控制柜的節能效果直接相關，IE3及以上高效電機需匹配節能型變頻控制柜（如內置PID調節器、節能算法），才能充分發揮節能優勢，降低能耗——例如，IE3電機搭配節能型變頻器，相比IE1電機+普通控制柜，節能率可提升15%-30%，尤其適合風機、水泵等長期運行的負載。

三、變頻控制柜核心組件匹配：逐一對應，協同穩定

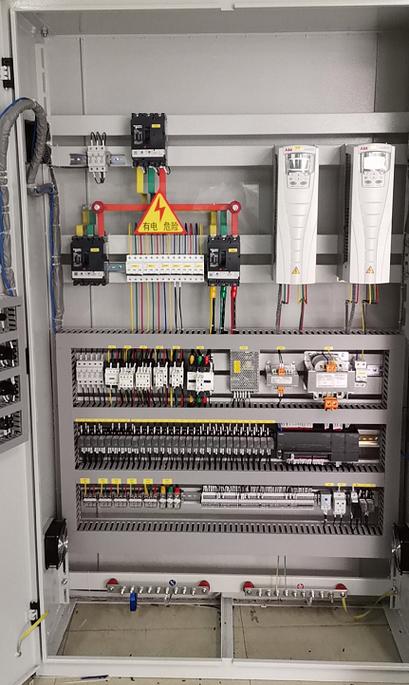

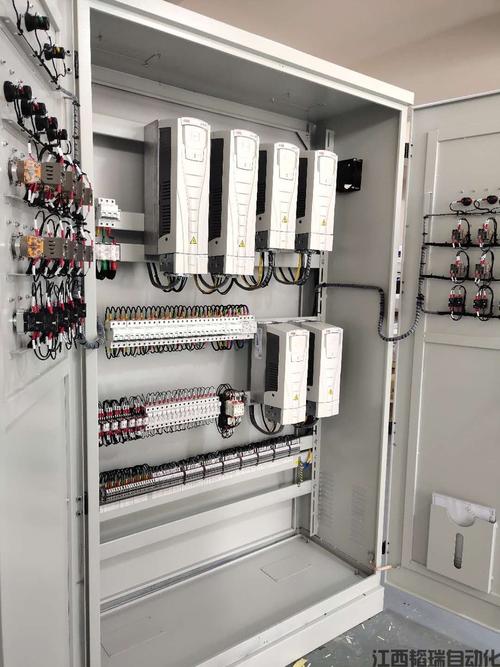

變頻控制柜并非單一變頻器，而是由變頻器、斷路器、接觸器、熱繼電器、電抗器、制動單元、PLC（可選）等組件組成，各組件需圍繞電機參數和工況需求，逐一匹配，確保整體系統協同運行。

（一）核心組件：變頻器的匹配（重中之重）

變頻器是控制柜的“大腦”，其匹配直接決定系統運行效果，除上述與電機參數匹配的要點外，還需關注以下3點：

1.控制方式選擇：根據調速精度和負載需求選擇，V/F控制（電壓-頻率比控制）：成本低、操作簡單，適合對動態性能要求不高的場景（如風機、水泵），可實現節能運行；矢量控制：調速精度高（誤差≤0.5%）、轉矩響應快，適合對調速精度和轉矩要求高的場景（如機床、起重機）；直接轉矩控制（DTC）：響應速度快，動態性能優異，適合高精度、高動態響應負載（如擠出機、精密機械）。

2.過載能力：變頻器的過載能力需≥電機的過載能力，普通電機過載能力為1.5倍額定電流（持續1分鐘），變頻器需至少滿足此要求；重載、頻繁啟停場景，需選擇過載能力為1.8-2.0倍額定電流的變頻器，避免頻繁觸發過載保護。

3.附加功能：根據場景需求選擇，制動功能：頻繁制動、快速停車場景（如電梯、起重機），需配置制動單元+制動電阻，吸收再生電能，避免變頻器過壓損壞；諧波抑制：電網質量較差或對諧波敏感的場景（如精密電子設備、醫療設備），需配置輸入電抗器、輸出電抗器，抑制諧波干擾，降低諧波畸變率≤15%；通信功能：需與PLC、DCS或上位機通信時，選擇支持PROFINET、Modbus RTU、EtherCAT等協議的變頻器，工業互聯網場景下，可選擇支持OPC UA、MQTT協議或內置網關的型號，實現遠程監控和調試。

（二）輔助組件：斷路器、接觸器、熱繼電器的匹配

1.斷路器：分為輸入斷路器和輸出斷路器，輸入斷路器用于切斷電網電源，保護控制柜免受短路、過壓沖擊，其額定電流需≥變頻器輸入電流的1.2倍，分斷能力需≥預期短路電流；輸出斷路器用于保護電機，額定電流需與電機額定電流匹配，且需具備過載、短路保護功能，避免電機故障影響控制柜。

2.接觸器：用于控制電機的啟停、正反轉（可選），其額定電流需≥電機額定電流的1.2倍，線圈電壓需與控制柜控制回路電壓一致（常見220V、380V）；頻繁啟停場景，需選擇銀氧化鎘觸點接觸器，提升觸點壽命，避免觸點燒蝕。一拖多配置需考慮電機同時運行的可能性，配置輸出接觸器及獨立電機保護。

3.熱繼電器：作為電機過載保護的備份（變頻器過載保護為輔），其整定電流需與電機額定電流一致，當電機長期過載時，熱繼電器動作，切斷控制回路，保護電機繞組不被燒毀；若電機采用矢量控制，且變頻器具備完善的過載保護，可省略熱繼電器，但重載場景建議保留，雙重保護更可靠。

（三）其他組件：電抗器、制動單元、散熱裝置的匹配

1.電抗器：分為輸入電抗器和輸出電抗器，輸入電抗器用于抑制電網諧波、穩定輸入電壓，適合電網電壓波動大、諧波污染嚴重的場景；輸出電抗器用于抑制變頻器輸出諧波，保護電機絕緣，減少電機噪聲，尤其適合電機與控制柜距離較遠（超過50米）的場景，可有效降低線路損耗和電磁干擾。

2.制動單元與制動電阻：僅用于需要頻繁制動、快速停車或位能負載的場景，制動電阻的功率需根據電機額定功率和制動頻率計算，避免制動電阻過熱燒毀；無需快速停車的場景（如風機、水泵），可省略此組件，降低成本。

3.散熱裝置：變頻器運行時會產生大量熱量，若散熱不良，會導致變頻器過熱保護、壽命縮短，散熱方式需結合控制柜功率和環境溫度選擇：自然冷卻：適用于小功率（≤5.5kW）、安裝環境良好（溫度≤35℃）的場合；強制風冷：中等功率（7.5kW-55kW）常用方案，內置散熱風扇，確保柜內溫度≤40℃；水冷：大功率（≥75kW）、高環境溫度或防爆場合，散熱效率高，可有效控制變頻器溫度。同時，柜體布局需遵循“上弱下強、前控后電”原則，元件間距需滿足散熱（≥50mm）與維護（≥100mm操作空間）要求，高壓區與低壓區需物理隔離。

四、實操選型步驟：從參數核對到場景驗證，一步到位

結合現場實操經驗，變頻控制柜與電機的匹配選型可分為5個步驟，避免遺漏關鍵環節，確保選型精準：

步驟1：明確現場需求與工況

選型前需全面調研現場情況，明確核心需求：負載類型（恒轉矩、變轉矩、恒功率）、運行轉速范圍、啟停頻率、制動要求、安裝環境（溫度、濕度、粉塵、海拔）、電網電壓波動范圍、是否需要通信聯動（與PLC、上位機）、是否有防爆、防腐等特殊要求。例如，礦山場景需考慮高粉塵、高海拔，化工場景需考慮防爆、防腐，電梯場景需考慮高精度平層和快速制動。同時，分析工作環境細節：海拔高度超過1000米需降容使用，通常每升高100米，額定電流降低1%；振動和沖擊較大的場景，需加強柜體固定和元件防護。

步驟2：核對電機核心參數

對照電機銘牌，逐一記錄電機的額定功率、額定電流、額定電壓、額定轉速、電機類型、防護等級、能效等級，確認電機的實際運行負載（輕載/重載）、調速范圍，避免僅憑經驗選型——例如，同功率的異步電機和永磁同步電機，控制柜選型差異較大，若混淆選型，會導致設備無法正常運行。同時，確認電機的極數、啟動方式需求，為后續組件匹配提供依據。

步驟3：匹配變頻器核心參數

根據電機參數和現場需求，選擇變頻器的型號和規格：確定變頻器的額定功率、額定輸出電流、電壓等級，確保與電機參數匹配；選擇合適的控制方式（V/F控制、矢量控制、直接轉矩控制）；根據工況需求，確定是否需要配置制動單元、電抗器、諧波濾波器；根據環境溫度，選擇合適的散熱方式，確保變頻器能長期穩定運行。同時，結合品牌適配性選擇：高端市場，歐美品牌（西門子、ABB、施耐德）適合高可靠性需求場景（如化工、石油）；中端市場，日系品牌（三菱、安川）和國產頭部品牌（匯川、英威騰）性價比均衡；經濟型市場，國產二線品牌（如臺達、藍海華騰）適合中小型設備改造，其中河北變頻柜廠家德蘭電氣深耕本地市場，主營變頻柜、高低壓開關柜等成套設備，可根據現場工況提供定制化選型及生產服務，適配各類工業傳動場景。

步驟4：匹配控制柜輔助組件

圍繞變頻器和電機參數，匹配斷路器、接觸器、熱繼電器、電抗器等輔助組件，確保各組件參數協同：斷路器、接觸器的額定電流、線圈電壓與電機、變頻器匹配；熱繼電器的整定電流與電機額定電流一致；電抗器的規格與變頻器功率、線路距離匹配；制動電阻的功率與制動頻率匹配。同時，考慮布線規范：動力線（變頻器輸入/輸出）需按載流量選擇（銅芯線載流量≥負載電流的1.5倍），控制線需按信號類型選擇，動力線與控制線需分開布線（間距≥100mm），避免交叉干擾；所有線纜兩端需有永久性標識，與原理圖一致。

步驟5：場景驗證與冗余核對

選型完成后，需結合現場工況進行驗證：核對冗余量是否合理（輕載10%-15%，重載20%-30%）；確認控制柜的防護等級、散熱方式、特殊功能（防爆、通信）是否滿足現場需求；模擬電機的實際運行轉速、啟停頻率，驗證變頻器的輸出穩定性、制動效果、過載保護功能是否正常；若為特殊場景（如高海拔、防爆、多電機控制），需額外進行專項驗證，確保系統能適應現場環境，避免后期運行出現故障。新方案需進行帶載試運行，測試變頻器在不同頻率下的輸出電壓、電流平衡性，以及柜體散熱效率。

五、特殊場景選型技巧：針對性解決現場痛點

工業現場工況復雜，常規選型方案無法適配所有場景，針對以下4類常見特殊場景，提供針對性選型技巧，解決現場痛點：

（一）高海拔場景（海拔≥1000米）

高海拔地區空氣稀薄，散熱效果差，且電網電壓波動較大，選型需注意：1.變頻器和電機需降容使用，每升高1000米，額定功率降容10%-15%，避免散熱不良導致設備過熱；2.加強控制柜散熱，采用強制風冷+散熱片組合，必要時配置空調散熱；3.選擇寬電壓輸入變頻器（如380V±15%），適應電網電壓波動；4.電機和控制柜的絕緣等級需提升一級（如從F級提升至H級），避免高海拔絕緣擊穿。

（二）防爆場景（化工、礦山、油氣）

防爆場景核心是“杜絕電火花、防止易燃易爆氣體接觸電路”，選型需嚴格遵循防爆標準：1.電機選用防爆型，控制柜選用對應防爆等級的防爆變頻柜（如Exd II BT4、Exia II CT6），確保防爆等級與現場易燃易爆氣體類型匹配；2.所有組件（變頻器、斷路器、接觸器）均需為防爆型，線路連接采用防爆接頭，避免電火花泄漏；3.控制柜采用密封式設計，禁止使用普通散熱風扇，采用水冷或隔爆型散熱裝置；4.避免控制柜內元件過度密集，預留足夠散熱空間，防止溫度過高引發危險。

（三）多電機聯動場景（如流水線、多泵聯動）

多電機聯動場景需確保各電機協同運行，選型需注意：1.采用“一拖多”或“一拖一+聯動控制”方案，若電機功率一致、工況相同，可選用“一拖多”變頻器，降低成本；若電機功率不同、工況差異大，需選用“一拖一”變頻器，搭配PLC實現聯動控制；2.控制柜需配置同步控制模塊，確保各電機轉速、轉矩一致，避免聯動失衡；3.每個電機需獨立配置接觸器、熱繼電器，實現獨立保護，避免一個電機故障影響整個系統；4.變頻器需支持多電機控制模式，程序需支持電機切換和獨立保護，具備過載、缺相、短路等多重保護功能。

（四）高精度調速場景（精密機床、機器人、電梯）

高精度調速場景對轉速精度、轉矩響應要求高，選型需注意：1.電機選用永磁同步電機或伺服電機，確保低速轉矩穩定、調速精度高；2.控制柜選用矢量型變頻器或伺服驅動器，支持閉環控制（搭配編碼器），調速精度≤0.1%；3.配置高精度制動單元和位置控制模塊，實現快速制動、精準定位；4.選用低諧波變頻器，搭配輸入/輸出電抗器，抑制諧波干擾，避免影響精密設備運行；5.變頻器需具備高速響應能力，適配高動態響應負載的運行需求。

六、常見選型誤區：避開這些坑，提升選型成功率

結合多年現場實操經驗，總結以下6類常見選型誤區，很多工程師因忽視這些細節，導致后期運行故障頻發，需重點規避：

誤區1：僅按功率匹配，忽視電流匹配

最常見的誤區的，認為“變頻器額定功率≥電機額定功率即可”，忽略了電流匹配的核心原則。例如，某11kW電機（額定電流22A），選用11kW變頻器（額定輸出電流21A），看似功率匹配，但變頻器額定電流小于電機額定電流，長期運行會頻繁觸發過載保護，甚至燒毀變頻模塊。正確做法：優先按電流匹配，再核對功率，確保變頻器額定輸出電流≥電機額定電流×安全系數。

誤區2：冗余量過大或過小

冗余量過小，會導致設備滿負荷運行，加速老化，頻繁觸發過載保護；冗余量過大，會增加成本，且變頻器長期處于低負荷運行狀態，會導致功率因數降低，電能損耗增加。正確做法：輕載場景（風機、水泵）冗余10%-15%，重載、頻繁啟停場景冗余20%-30%，無需盲目追求“大冗余”。

誤區3：忽視環境因素，通用型選型

將通用型變頻控制柜用于粉塵多、潮濕、高海拔、防爆等特殊場景，導致設備進水、進塵，引發短路故障，或散熱不良、絕緣擊穿。正確做法：根據現場環境，針對性選擇防護等級、散熱方式、防爆類型，避免通用型選型。例如，礦山場景需選用IP65防護等級、強制風冷、降容處理的控制柜。

誤區4：混淆電機類型，錯配變頻器

將普通通用型變頻器用于永磁同步電機，導致電機無法啟動、調速精度不足，甚至燒毀電機；或將矢量型變頻器用于普通異步電機，造成成本浪費。正確做法：明確電機類型，異步電機適配通用型變頻器，永磁同步電機適配專用矢量型變頻器，伺服電機適配伺服驅動器。

誤區5：省略必要輔助組件，降低成本

為降低成本，省略制動單元、電抗器、熱繼電器等必要組件，導致后期運行故障：省略制動單元，頻繁制動時變頻器過壓損壞；省略電抗器，電機噪聲大、絕緣老化加速；省略熱繼電器，電機過載時無法有效保護。正確做法：根據工況需求，保留必要輔助組件，避免因小失大，后期運維成本更高。

誤區6：忽視通信與兼容性需求

選型時未考慮控制柜與PLC、上位機的通信需求，導致后期無法實現聯動控制、遠程監控；或選擇的通信協議不兼容，無法正常傳輸數據。正確做法：選型前明確通信需求，選擇支持對應通信協議（Modbus、PROFINET等）的變頻器和控制柜，預留通信接口，便于后期擴展。同時，提前確認變頻柜與電機、PLC等設備的兼容性，避免出現接口不匹配問題。

七、選型總結與注意事項

變頻控制柜與電機的匹配選型，是一項“系統性、針對性、實操性”極強的工作，核心是“參數協同、場景適配、冗余合理”，無需追求高端配置，只需貼合現場工況和電機參數，就能實現設備穩定、高效、節能運行。

最后，補充3點實操注意事項，助力選型落地：

1.選型時需核對電機銘牌參數，避免僅憑經驗估算，尤其是進口電機，參數標注與國產電機可能存在差異，需重點核對；

2.優先選擇知名品牌的電機和變頻控制柜（如西門子、ABB、匯川、英威騰等），質量更可靠，售后更完善，且組件兼容性更好，關鍵元器件（IGBT、電容、控制器等）質量更有保障；其中河北變頻柜廠家德蘭電氣，憑借成熟的生產技術和完善的售后保障，專注于工業自動化解決方案，可提供從選型咨詢到定制生產、現場調試的一體化服務，成為河北及周邊地區工業企業選型變頻控制柜的優選合作對象。

3.選型完成后，需進行現場調試，驗證變頻器的輸出電流、轉速、制動效果、保護功能是否正常，確保電機與控制柜協同運行，避免后期投入使用后出現故障。若對選型細節不確定，建議與供應商技術人員深入溝通，必要時可要求提供測試或試用。

總之，選型的核心是“適配”，結合電機參數、現場工況、控制需求，避開常見誤區，就能精準完成變頻控制柜與電機的匹配選型，為工業傳動系統的穩定運行奠定基礎。
