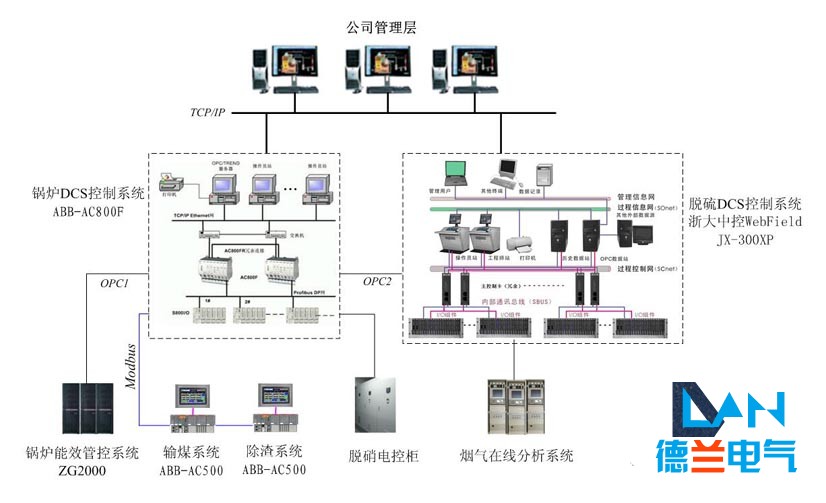

西部慧谷全廠信息化控制系統架構

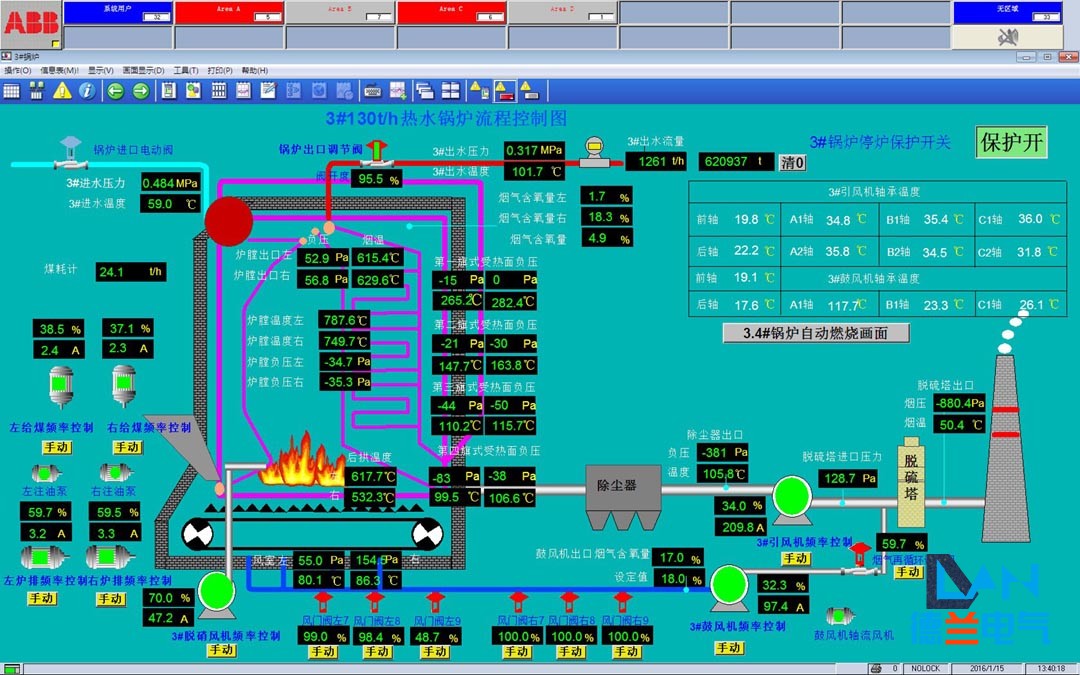

一、鍋爐DCS控制系統

1、輔機控制:
鼓風機、引風機、二次風機、循環泵、補水泵、爐排、分層給煤,均煤器、注油泵等,變頻器選用國際知名品牌ABB的ACS800系列和ACS510系列。所有的控制均為三地控制,使用方便、安全、可靠。

2、現場儀表測點:
鍋爐出水流量/溫度、進水溫度、爐膛出口溫度、爐膛溫度、三層旗式受熱面出口煙溫、后拱溫度、風室風溫、鼓/引風機電機溫度;鍋爐進/出口水壓、爐膛負壓、風室風壓、三層旗式受熱面出口壓力、爐膛出口負壓;煙氣含氧量、鍋爐出口煙氣含氧量、煤耗量、鍋爐出/入口電動調節閥等。

3、系統基本的報警、聯鎖、停爐保護功能

  • 設備故障報警

  • 測點超限報警

  • 循環泵聯鎖保護

  • 停爐保護

石家莊配電柜,河北配電柜,石家莊變頻柜,石家莊PLC控制柜

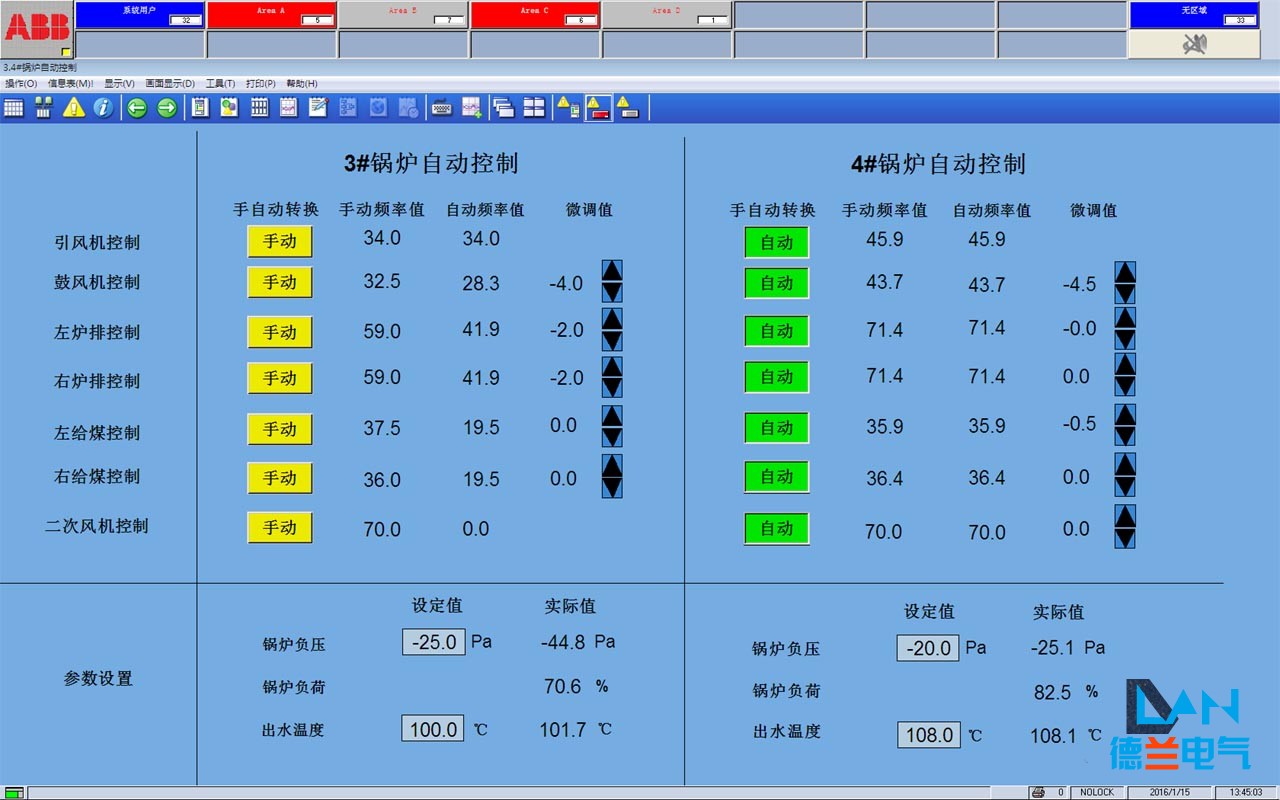

二、鍋爐能效管控系統ZG2000

     鍋爐能效管控系統ZG2000通過智能控制算法實時跟蹤鍋爐負荷變化,使鍋爐運行時刻保持最佳的“空/燃比”,有效地提高鍋爐運行效率,節能降耗,相同工況下可比人工操作節約燃煤3%~5%。鍋爐能效管控系統主要優點:

  • 可減少固態及氣態不完全燃燒損失,節省煤耗和電耗;

  • 可減少排煙熱損失,提高鍋爐熱效率;

  • 可減少煙氣中煙塵、氮氧化物等的排放;

  • 可消除過度供熱和供熱不足,減少無謂熱浪費;

  • 提高鍋爐運行管理水平;

  • 支持遠程監控,可通過手機或電腦對鍋爐進行遠程查看。

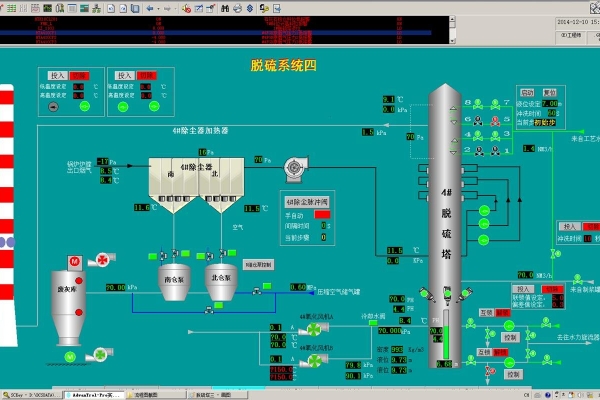

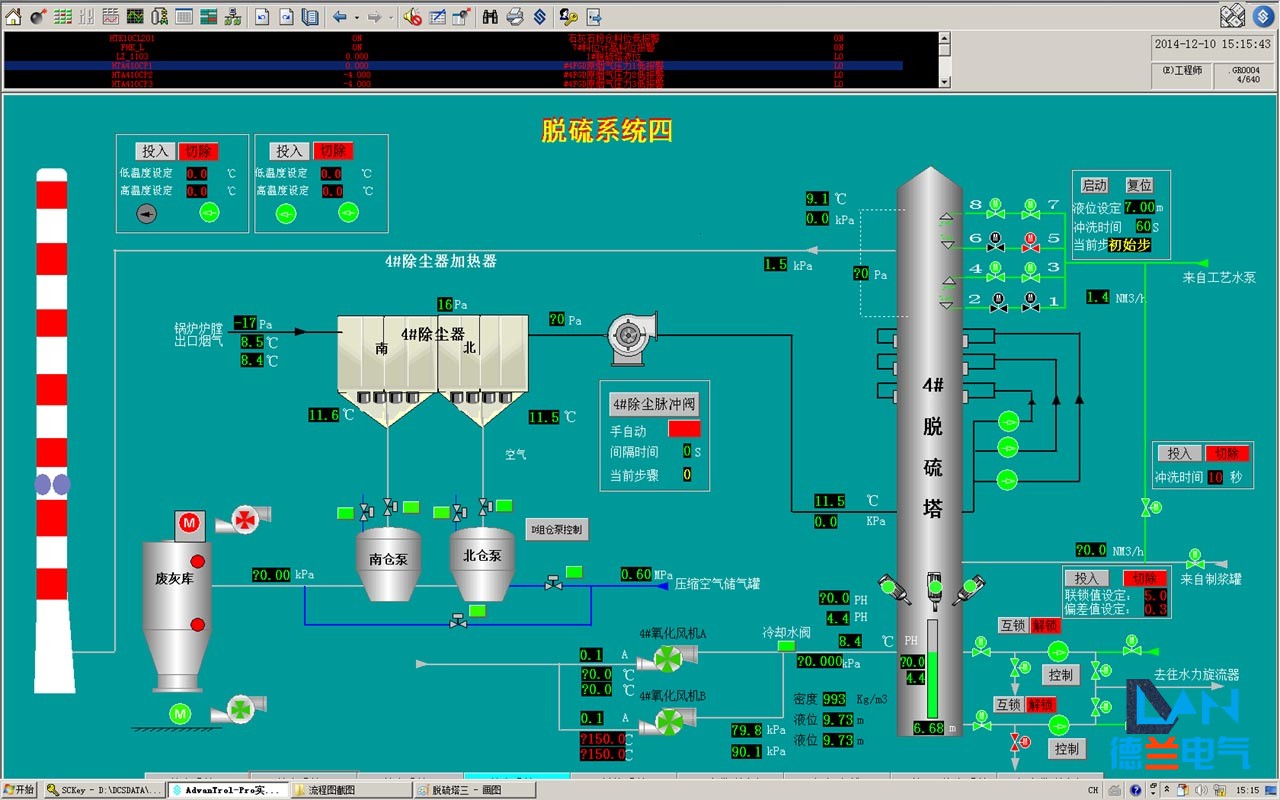

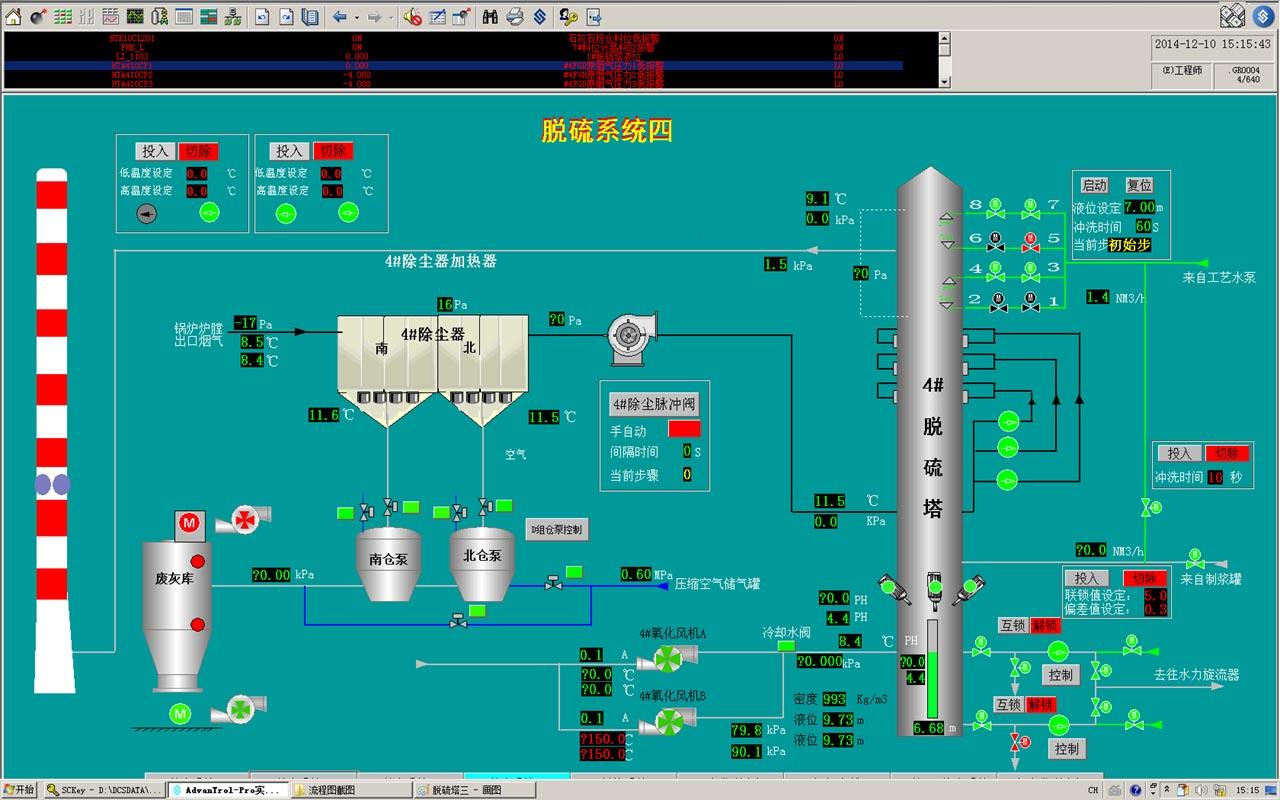

三、脫硫DCS控制系統

     本脫硫控制系統的輔機控制柜、一次儀表、二次儀表、DCS控制系統均由我公司設計、調試。

1、脫硫控制系統包括:

  • 制漿系統

  • 除霧噴淋系統

  • 氧化風機控制系統

  • 石膏泵及氣動閥順控

  • 石灰石漿液系統

  • 除塵系統

  • 工藝水、事故漿液系統

  • 回收水系統

2、除塵控制系統包括:

  • 脈沖電磁閥;

  • 電加熱器;

3、系統的輔機包括:

循環泵、石膏排除泵、氧化風機、水泵、攪拌器、石灰石漿液泵、真空泵、脫水機等,選用的軟啟動器控制,所有的控制均為三地控制。

石家莊配電柜,河北配電柜,石家莊變頻柜,石家莊PLC控制柜

四、脫硝控制系統

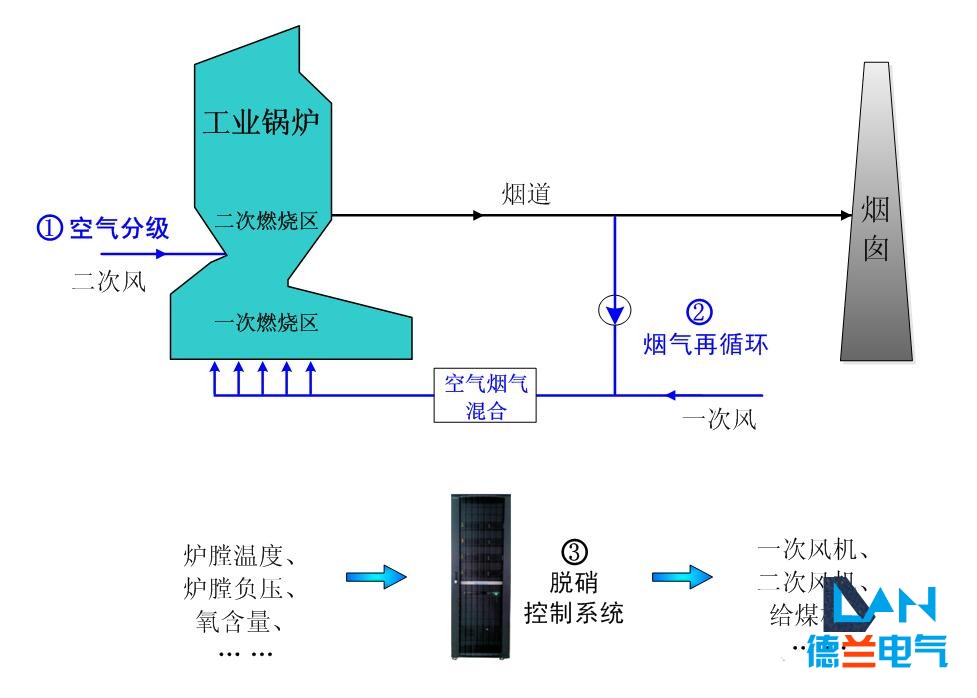

     我公司與西安交通大學能動學院聯合研發設計的低氮燃燒技術,由空氣分級燃燒、煙氣再循環和脫硝控制系統三個板塊組成,是一種主動降低NOx生成的技術,不添加還原劑、不使用催化劑,在燃燒中將NOx還原,生成N2,從而減少NOx的排放;脫硝控制系統保證鍋爐燃燒過程中脫硝的穩定、達標運行,實現節能和減排的雙重目標。

石家莊配電柜,河北配電柜,石家莊變頻柜,石家莊PLC控制柜


      低氮燃燒工藝簡單、投資成本低、占地面積小、沒有副產物,結合先進的脫硝控制技術,能實現鍋爐節能和減排的雙重目標。項目實施運行以來,低氮燃燒脫硝的經濟高效得到了業主們和驗收專家組的認可,是適合國情、極具競爭力的NOx脫除技術。
      在氮氧化物控制技術中,低氮燃燒技術是應用廣泛的措施,即使采用煙氣脫硝技術,仍可以用它來降低脫硝裝置入口的NOx濃度,從而節省運行費用。
