配電箱多回路接線的相序標識規范
配電箱多回路接線的相序標識，是電氣安裝、運維過程中最基礎也最關鍵的規范要求，直接關系到接線準確性、設備運行安全性，以及后期故障排查、檢修維護的效率。配電箱多回路接線涉及三相電源（A、B、C相）、零線（N線）、保護地線（PE線）的區分，相序標識混亂、不規范，極易導致接線錯誤，引發設備反轉、短路、燒毀，甚至造成人員觸電等安全事故，尤其在動力回路、消防回路等關鍵場景，相序標識的規范性更是重中之重。
不同于單一回路接線，多回路接線涉及多個用電回路的相序分配、導線區分，相序標識需兼顧統一性、清晰性、永久性，既要符合國家行業規范，又要貼合現場實操需求，方便安裝人員接線、運維人員排查。結合石家莊配電箱廠家德蘭電氣多年配電箱安裝、接線及運維實操經驗，本文梳理一套可直接落地的相序標識規范，涵蓋標識前期準備、核心標識規范、多回路實操要求、不同場景適配、常見錯誤規避等核心內容，全程用一線實操話術拆解，無多余理論套話，助力電氣安裝、運維人員規范操作，規避接線及標識錯誤風險。
一、相序標識前期準備（實操前置，規避基礎失誤）
配電箱多回路接線相序標識，需在接線前做好準備工作，明確標識標準、準備標識材料、核對相序參數，避免接線后再補標識，導致標識混亂、不規范，這是現場實操中最易忽略的基礎環節，也是保障標識規范的前提。
明確核心相序標準：首先明確配電箱供電系統的相序劃分，常規低壓配電箱（380V/220V）相序統一遵循國家規范，即三相線分別為A相、B相、C相，零線為N線，保護地線為PE線，不得隨意更改相序名稱及對應標識；高壓配電箱相序標識可參照低壓規范，核心是保持統一、清晰，與系統相序一致。
準備規范標識材料：標識材料需滿足耐磨、耐高溫、防水、清晰可見的要求，嚴禁使用易脫落、易褪色、模糊不清的材料。實操中常用材料包括：阻燃標識牌、防水標識貼紙、專用標識套管、馬克筆（防水、耐高溫型）；其中，導線標識優先選用標識套管（套在導線兩端），端子排、元件上的標識優先選用阻燃標識牌，潮濕、室外場景需選用防水標識貼紙。
核對多回路相序分配：接線前，需明確配電箱每個回路的相序分配方案（如回路1接A相、回路2接B相、回路3接C相，或按負荷均衡原則分配相序），做好記錄，確保標識與實際接線相序一致，避免后期標識與接線脫節，導致誤判。
規范標識工具：準備剝線鉗、壓線鉗、標識打印機（可選，批量標識時使用，確保標識字體統一）、剪刀等工具，標識字體需清晰、規范，不得潦草、模糊，字體大小需適配標識位置（如端子排標識字體不宜過大，導線標識字體需適中，確保一眼可識別）。
二、核心相序標識規范（必守標準，貫穿全程）
配電箱多回路接線相序標識，核心是“顏色統一、文字清晰、符號規范、位置準確”，三相線（A、B、C）、零線（N）、保護地線（PE）的標識需嚴格遵循以下規范，這是行業通用標準，也是現場實操的核心依據，不得隨意更改。
（一）相序顏色標識規范（最直觀，實操首選）

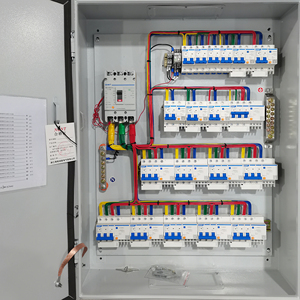

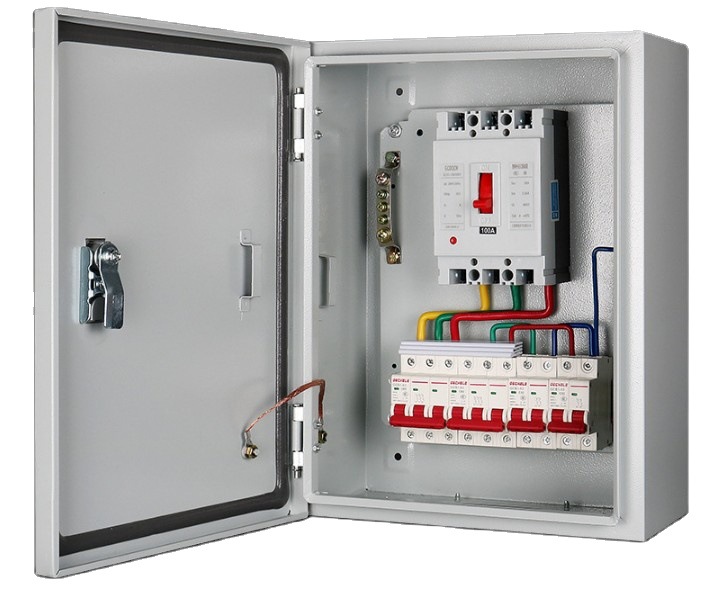

相序顏色標識是最直觀、最常用的標識方式，導線絕緣層顏色、標識材料顏色需嚴格對應，貫穿導線全程及接線各環節，不得出現顏色混淆、中斷、錯用的情況，具體規范如下（低壓配電箱通用，高壓可參照執行）：
A相（第一相）：顏色為黃色，導線絕緣層、標識套管、標識牌均需選用黃色，顏色需均勻、純正，不得選用淡黃色、土黃色等近似顏色，避免與其他相混淆。
B相（第二相）：顏色為綠色，導線絕緣層、標識套管、標識牌均需選用綠色，同理，顏色需純正，不得選用淺綠色、墨綠色等近似顏色，確保與A、C相清晰區分。
C相（第三相）：顏色為紅色，導線絕緣層、標識套管、標識牌均需選用紅色，顏色純正，不得選用粉紅色、暗紅色等近似顏色，避免誤判。
零線（N線）：顏色為淡藍色，導線絕緣層、標識套管、標識牌均需選用淡藍色，不得選用深藍色、天藍色，與三相線顏色嚴格區分，嚴禁用其他顏色替代。
保護地線（PE線）：顏色為黃綠雙色（黃色與綠色相間，相間寬度均勻，約10-15mm），導線絕緣層、標識套管、標識牌均需選用黃綠雙色，這是地線專屬顏色，嚴禁用于其他任何導線，也不得用其他顏色替代。
實操提醒：若現場導線顏色不符合上述規范（如舊工程改造，導線顏色混亂），需在導線兩端、接線端子處額外加裝對應顏色的標識套管或標識牌，明確標注相序，同時在配電箱內張貼相序顏色對照表，方便后期核對。
（二）相序文字、符號標識規范（輔助確認，避免誤判）
僅靠顏色標識不夠，多回路接線中，需在導線兩端、端子排、斷路器、接觸器等核心位置，同步標注文字或符號標識，與顏色標識相互對應，雙重確認相序，避免因顏色識別偏差（如色盲、光線不足）導致誤判，具體規范如下：
文字標識：統一采用大寫英文字母標注，A相標注“A”、B相標注“B”、C相標注“C”、零線標注“N”、保護地線標注“PE”，標注需清晰、規范，不得簡寫、錯寫（如不得將PE寫成“P”“E”，不得將N寫成“零”）。
符號標識：可結合文字標識同步使用，行業通用符號為：A相（⊕）、B相（?）、C相（⊙）、零線（N）、保護地線（⊕PE），符號標識需標準，不得隨意繪制，實操中優先選用文字標識，符號標識作為輔助。
標注要求：文字、符號標識需與顏色標識完全對應（如黃色導線標注“A”、黃綠雙色導線標注“PE”），不得出現顏色與文字/符號不符的情況；標識字體需清晰、工整，批量標識時可使用標識打印機，手工標識時需避免潦草、模糊。
（三）標識位置規范（精準定位，方便查找）
配電箱多回路接線，標識位置需精準、統一，確保安裝人員接線時可快速核對相序，運維人員排查故障時可快速找到對應回路的相序，不得出現標識位置混亂、遺漏的情況，具體實操要求如下：
導線標識：每根導線的兩端（進線端、出線端）均需加裝標識套管，標注對應相序（文字+顏色），標識套管需緊貼導線，距離接線端子約10-20mm，不得松動、脫落，導線中間若有接頭，接頭兩側也需加裝標識。
端子排標識：配電箱內端子排，每個端子均需標注對應相序及回路編號（如“A-回路1”“B-回路2”“N-公共零線”“PE-保護地線”），標識牌需固定牢固，與端子一一對應，不得錯位、遺漏，端子排上方需張貼相序標識總表，明確各端子相序。
元件標識：斷路器、接觸器、熔斷器等核心元件，其接線端子處需標注對應相序（如斷路器進線端標注“A、B、C”，出線端標注對應回路相序“A-回路3”），標識需貼在元件顯眼位置，不得遮擋元件操作部位、參數標識。
配電箱門板標識：配電箱門板內側，需張貼多回路相序分配表，清晰標注每個回路的編號、相序、負載名稱（如“回路1：A相，辦公室照明”“回路2：B相，車間動力”），同時標注相序顏色對照（A相黃、B相綠、C相紅、N線淡藍、PE線黃綠雙色），方便后期核對、維護。
三、配電箱多回路接線相序標識實操要求（現場重點，貼合安裝）
多回路接線與單一回路不同，涉及多個回路的相序分配、接線布局，相序標識需結合接線實操，兼顧規范性與便利性，避免標識與接線沖突，同時確保標識的永久性、清晰性，以下是現場安裝過程中的核心實操要求。
相序分配與標識同步：接線前，需按負荷均衡原則分配各回路相序（如將照明、動力回路均勻分配到A、B、C三相，避免某一相負荷過重），分配完成后，立即在導線、端子排上做好對應標識，接線過程中，每接完一個回路，核對一次相序標識，確保接線與標識一致，不得先接線、后補標識。
標識不得隨意涂改、覆蓋：相序標識完成后，不得隨意涂改、覆蓋，若發現標識錯誤，需徹底清除原有標識，重新標注，嚴禁在原有標識上涂改（如將“A”改為“B”），避免后期誤判；標識若有脫落、褪色，需及時更換，確保長期清晰可見。
多回路并行接線的標識區分：多個回路導線并行敷設時，需確保各回路相序標識清晰區分，導線顏色按規范選用，同時在導線兩端、端子排處標注回路編號+相序，避免不同回路的同相導線混淆（如回路1A相與回路2A相，需標注“A-回路1”“A-回路2”）。
接線端子處的標識要求：接線端子處的標識，需避開端子壓線部位，不得因壓線導致標識損壞、脫落；端子排上的標識牌，需排列整齊，與端子一一對應，間距均勻，便于查看、核對，不得歪斜、錯位。
隱蔽部位的標識要求：若部分導線、端子處于隱蔽部位（如柜體內部深處、元件后方），需在隱蔽部位入口處加裝標識，明確內部相序，同時在配電箱門板標識表中注明隱蔽部位的相序分配，避免后期檢修時無法查找。
四、不同場景配電箱相序標識適配要求（實操延伸，避免通用化）
不同類型的配電箱（照明、動力、消防、戶外），其使用場景、接線要求不同，相序標識需結合場景適配調整，確保規范的同時，貼合現場實際使用需求，以下是重點場景的適配要求。
（一）照明配電箱多回路相序標識
照明配電箱多回路以單相回路為主（220V，A/N、B/N、C/N），相序標識重點關注零線（N線）與地線（PE線）的區分，避免混淆：
每個照明回路需標注“相序+回路編號+負載”（如“A-回路1-辦公室東區域照明”），零線統一標注“N”，地線統一標注“PE”，嚴禁將零線與地線標識混淆（如將PE標注為N）。
零線端子排需單獨設置，明確標注“N線公共端子”，所有照明回路的零線均接入該端子排，標識需清晰，與相線端子排嚴格區分；地線端子排單獨設置，標注“PE線接地端子”，不得與零線端子混接、混標。
（二）動力配電箱多回路相序標識
動力配電箱多回路以三相回路為主（380V，A、B、C相），涉及電機、水泵等感性負載，相序標識需確保相序準確，避免電機反轉：
每個動力回路需標注“相序+回路編號+負載名稱”（如“ABC-回路1-車間水泵1”），同時在電機接線盒處，同步標注對應相序（A、B、C），與配電箱內標識一致。
若動力回路涉及星三角啟動、變頻控制，其控制回路、主回路的相序標識需分開標注，明確主回路相序（A、B、C）和控制回路相序（如“控制回路-A相”），避免混淆主、控回路相序。
（三）消防配電箱多回路相序標識
消防配電箱（如應急照明、消防水泵、排煙風機配電箱），相序標識需更嚴格，同時需標注消防專用標識，確保應急狀態下可快速核對：
相序標識需嚴格遵循核心規范，同時在標識前加“消防”字樣（如“消防-A-回路1-應急照明”），與非消防回路清晰區分。
消防回路的零線、地線標識需格外清晰，嚴禁混標、混接，標識需采用防水、耐高溫材料，確?；馂默F(xiàn)場高溫、潮濕環境下，標識仍清晰可見。
（四）戶外配電箱多回路相序標識
戶外配電箱受風吹、雨淋、日曬影響，相序標識需注重防水、防曬、耐磨：
標識材料優先選用防水標識貼紙、不銹鋼標識牌，導線標識選用防水標識套管，避免雨水浸泡導致標識脫落、褪色。
標識位置需避開雨水直接沖刷的部位，配電箱門板標識需貼在門板內側，外側張貼簡易相序提示（如“A黃、B綠、C紅”），方便現場核對。
五、常見標識錯誤及規避方法（真人實操總結，避免返工）
結合石家莊配電箱廠家德蘭電氣現場安裝、運維經驗，多回路接線相序標識最易出現以下錯誤，這些錯誤看似細小，卻極易引發安全事故，實操中需重點規避，同時做好排查整改。
錯誤一：相序顏色混淆（如將B相綠色用成淺綠色，C相紅色用成粉紅色，或零線淡藍色用成深藍色），導致接線時誤判相序。 規避方法：采購導線、標識材料時，嚴格按規范選用顏色，現場接線前，核對導線顏色，確保與相序?qū)蝗纛伾衅?，立即加裝對應顏色的標識套管，雙重確認。
錯誤二：零線（N）與保護地線（PE）混標、混接（如將PE線標注為N線，或兩者標識顛倒），極易引發人員觸電、設備損壞。 規避方法：牢記零線淡藍色、地線黃綠雙色，標識時嚴格區分，零線端子排與地線端子排分開設置，分別標注，接線后核對標識與導線顏色，確保一致，嚴禁混接、混標。
錯誤三：標識遺漏（如導線一端有標識、另一端無標識，或端子排未標注相序），導致后期故障排查時無法核對相序。 規避方法：接線過程中，同步完成標識，每接完一根導線、一個端子，檢查一次標識，確保無遺漏；接線完成后，全面排查一遍，重點檢查導線兩端、端子排、元件的標識是否完整。
錯誤四：標識與實際接線不符（如導線是A相黃色，標識卻標注“B”），導致接線錯誤，引發設備故障。 規避方法：接線前明確相序分配，標識與接線同步進行，每接完一個回路，核對一次相序（顏色+文字標識），確保接線與標識完全一致；接線完成后，用相序表實測相序，驗證標識準確性。
錯誤五：標識潦草、模糊，或使用易脫落、易褪色的材料（如普通紙張標識、非防水馬克筆），導致后期無法識別。 規避方法：選用規范的標識材料（阻燃、防水、耐高溫），手工標識時確保字體工整，批量標識時使用標識打印機；定期檢查標識，發現脫落、褪色、模糊，及時更換。
配電箱多回路接線的相序標識，看似是電氣安裝、運維中的基礎環節，卻容不得半點馬虎，其規范性直接關系到接線準確性、設備運行安全性，以及后期故障排查、檢修維護的效率，更是避免接線錯誤、安全事故的關鍵防線。不同于單一回路，多回路接線涉及多個回路的相序分配、導線區分，標識需兼顧統一性、清晰性、永久性，嚴格遵循“顏色統一、文字清晰、符號規范、位置準確”的核心要求。
實操中，重點做好前期準備、核心規范落實、多回路實操適配，結合不同場景調整標識要求，規避常見標識錯誤，確保標識與實際接線一致、清晰可見、長期有效。相序標識規范沒有復雜的理論，核心在于“細心、嚴謹、規范”，每一根導線、每一個端子、每一個元件的標識，都要做到準確無誤、清晰可辨。
對于電氣安裝、運維人員而言，嚴格落實相序標識規范，不僅是遵守行業標準、保障設備安全運行的責任，也是提升工作效率、降低后期運維成本的關鍵。石家莊配電箱廠家德蘭電氣也提醒廣大選型及運維人員，實際工作中，需結合現場實操經驗，不斷優化標識方式，確保相序標識規范、實用，如需技術指導可聯系廠家專業團隊，為配電箱多回路的安全、穩定運行提供堅實保障。
