在光伏發電系統中，光伏配電箱是銜接光伏組件、逆變器與電網的核心樞紐，承擔著電能匯流、保護、控制與傳輸?shù)年P(guān)鍵職能，其選型的科學性、接線的規范性，直接決定了光伏系統的發電效率、運行穩定性，更關系到整個系統的用電安全和設備使用壽命。不同于普通廠房配電箱，光伏配電箱需適配光伏系統的直流特性、戶外復雜環境，還要兼顧防雷、防反接、防過載等特殊需求，選型與接線過程中任何一處疏漏，都可能導致組件損壞、發電損耗增加，甚至引發電氣安全事故。作為深耕配電設備領域多年的河北配電箱廠家德蘭電氣，在光伏配電箱的設計、生產、安裝全過程中，始終立足光伏系統實操需求，結合現行行業規范與工程實踐經驗，總結出一套貼合現場、實用性強的選型與接線設計要點，供行業從業者參考借鑒。

一、光伏配電箱選型核心要點，適配光伏系統專屬需求

光伏配電箱的選型核心的是“適配性”，需結合光伏系統規模、安裝環境、電壓等級、負荷特性等實際情況，兼顧安全性、經濟性與運維便捷性，拒絕盲目選型、過度配置，重點把控以下4個關鍵環節，這也是河北配電箱廠家德蘭電氣在實操中始終堅持的選型原則。

（一）明確系統參數，奠定選型基礎

選型前需先明確光伏系統的核心參數，這是確保配電箱適配性的前提，核心參數主要包括3點：一是電壓等級，需區分直流側與交流側，直流側電壓需匹配光伏組件的串聯數量，常規分布式光伏直流電壓多為220V、380V，集中式光伏可達到1000V以上，配電箱的絕緣等級需高于系統最高工作電壓的1.25倍，避免絕緣擊穿隱患；二是額定電流，根據光伏組件的額定功率、逆變器輸入輸出電流核算，確保配電箱的額定電流不低于系統最大工作電流，同時預留1.2-1.3倍的余量，應對光照強烈時的電流峰值；三是回路數量，結合光伏組串?dāng)?shù)量、逆變器接入回路數確定，直流匯流箱的回路數需與組串?dāng)?shù)量精準匹配，交流配電箱需預留備用回路，方便后期系統擴容。河北配電箱廠家德蘭電氣在選型咨詢階段，會安排專業技術人員上門核算系統參數，結合項目實際規模，為客戶提供精準的選型方案，從源頭規避參數不匹配的問題。

（二）精準選用箱體材質與防護等級，適配戶外環境

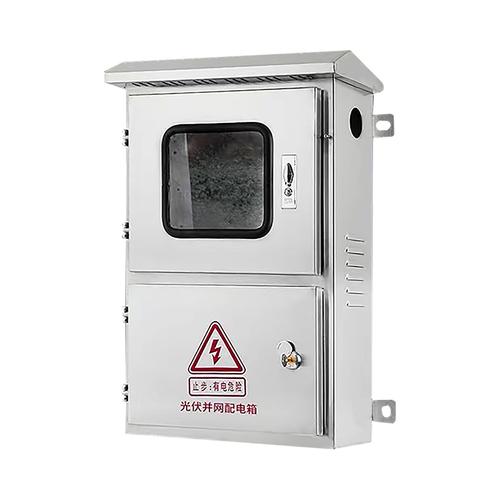

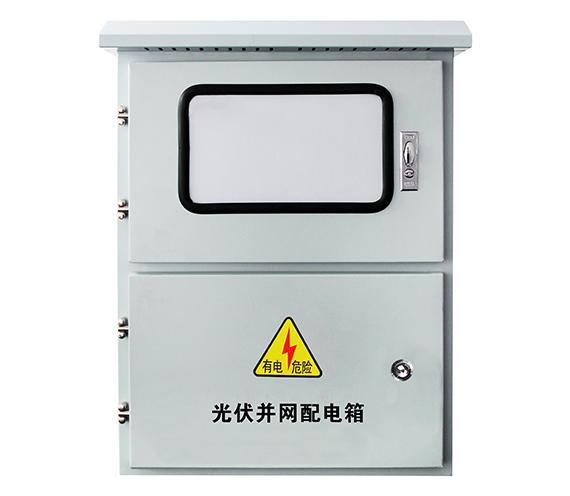

光伏配電箱大多安裝在戶外屋頂、地面等場景，長期暴露在風雨、粉塵、高溫、低溫等復雜環境中，箱體材質與防護等級的選擇尤為關鍵，直接影響設備使用壽命。箱體材質優先選用不銹鋼或SMC材質，其中不銹鋼材質具備極強的耐腐蝕性和機械強度，可有效抵御戶外銹蝕、變形，適合大多數戶外場景；SMC材質重量輕、絕緣性能好，適合屋頂分布式光伏等對承重有要求的場景，堅決杜絕使用劣質鐵皮箱體，避免短期內銹蝕引發安全隱患。

防護等級需根據安裝環境調整，常規戶外場景防護等級不低于IP54，可有效防塵、防止飛濺水侵入；沿海、多塵、多雨地區需提升至IP65及以上，具備更強的防水防塵能力，避免鹽霧、灰塵侵入箱體內部，影響元器件性能；高溫地區需選用具備散熱結構的箱體，搭配散熱風扇或散熱片，確保箱體內元器件工作溫度控制在允許范圍；低溫地區需選用耐低溫材質，避免箱體脆裂、元器件失效。河北配電箱廠家德蘭電氣生產的光伏配電箱，可根據不同安裝環境定制箱體材質與防護等級，所有箱體均經過特殊涂噴工藝處理，防腐、防曬、抗老化，適配各類光伏項目場景。

（三）科學選配內部元器件，兼顧保護與效率

內部元器件是光伏配電箱的“核心心臟”，其質量與選型合理性，直接決定了配電箱的保護性能和運行穩定性，需結合光伏系統特性，優先選用符合國家強制性產品認證、質量可靠的元器件，重點關注以下4類核心元器件的選型。

一是斷路器，直流側選用直流斷路器，需具備防反接、防短路、過載保護功能，分?jǐn)嗄芰π柽_(dá)到光伏方陣標稱短路電流的1.25倍以上，避免直流側短路時無法有效切斷電源；交流側選用交流斷路器，需與逆變器輸出電流、電網電壓匹配，具備漏電保護功能，防止交流側漏電引發安全事故。二是浪涌保護器（SPD），光伏系統易受雷擊干擾，需在直流側、交流側分別裝設浪涌保護器，直流側浪涌保護器需匹配直流電壓等級，交流側需適配電網電壓，確保雷擊時能快速泄放雷電電流，保護組件、逆變器及配電箱自身安全。三是熔斷器，主要用于直流側短路保護，熔體額定電流需與被保護線路的導體截面積、組件額定電流匹配，避免熔體額定電流過大導致保護失效，或過小導致正常運行時頻繁熔斷，影響系統發電效率。四是計量與監測元器件，分布式光伏項目需裝設智能電表，精準計量發電量；大型光伏項目可增設電流、電壓監測模塊，實現實時監測、故障預警功能，便于后期運維。河北配電箱廠家德蘭電氣在元器件選配過程中，嚴格把控質量關，所有元器件均選用知名品牌，經過多道檢驗流程，同時結合系統參數精準匹配，確保元器件協同工作，兼顧保護性能與發電效率。

（四）兼顧經濟性與運維便捷性，貼合項目實際

選型過程中需避免“重質量、輕成本”“重性能、輕運維”的誤區，結合項目規模合理控制成本，小型分布式光伏項目可選用標準化光伏配電箱，結構簡單、成本低廉、運維便捷；大型集中式光伏項目可選用定制化配電箱，根據系統需求增設監測、控制功能，提升系統智能化水平。同時，配電箱的結構設計需便于運維，柜門開合靈活，內部元器件布局合理、排列整齊，預留足夠的操作空間，便于后期元器件檢修、更換；箱體需設置明顯的標識，標注回路編號、電壓等級等信息，方便運維人員快速識別、排查故障。河北配電箱廠家德蘭電氣可根據項目規模、預算需求，提供標準化與定制化雙重解決方案，在保障質量與性能的前提下，最大限度為客戶控制成本，同時優化箱體結構設計，提升運維便捷性。

二、光伏配電箱接線設計規范，筑牢安全運行防線

光伏配電箱的接線設計，核心是“規范、可靠、安全”，需嚴格遵循《光伏發電站匯流箱技術要求》GB/T34936-2017、《低壓配電設計規范》GB50054-2011等行業規范，結合光伏系統直流、交流雙重回路的特性，規避接線錯誤、接觸不良、布線混亂等問題，重點把控以下5個關鍵規范，這也是河北配電箱廠家德蘭電氣接線施工的核心標準。

（一）區分直流、交流回路，嚴禁混接錯接

光伏配電箱內包含直流回路（光伏組件接入端）和交流回路（逆變器輸出、電網接入端），兩者嚴禁混接、錯接，否則會導致逆變器損壞、組件燒毀，甚至引發短路事故。接線時需明確區分兩種回路，直流回路采用紅色線纜，交流回路采用黃色、綠色、紅色線纜（三相）或紅色、藍色線纜（單相），線纜標識清晰，標注回路用途、電壓等級；直流側接線需按照“正進負出”的原則，嚴禁反接，接線端子需選用直流專用端子，具備防反接、防松動功能；交流側接線需確保相序正確，避免相序錯誤影響逆變器并網運行。河北配電箱廠家德蘭電氣的接線施工人員，均具備5年以上光伏配電接線經驗，嚴格按照回路區分標準接線，每完成一處接線，都會進行二次核查，杜絕混接、錯接隱患。

（二）規范選用線纜，把控布線細節

線纜的選用與布線，直接影響電能傳輸效率和接線可靠性，需結合回路電流、電壓等級，科學選用線纜規格與材質。直流側線纜需選用直流專用電纜，耐壓等級達到光伏方陣最大輸出電壓的1.25倍及以上，額定載流量高于短路保護電氣整定值，線路損耗控制在2%以內，材質優先選用銅芯線纜，導電性能好、發熱量小，避免選用鋁芯線纜，防止接頭氧化、接觸不良；交流側線纜選用銅芯電力電纜，規格與回路電流匹配，確保線纜長期運行不發熱。

布線過程中需遵循“整齊、規范、牢固”的原則，箱體內線纜排列有序，避免交叉、纏繞，線纜彎曲半徑符合規范要求，不小于線纜直徑的10倍，防止線纜斷裂、絕緣破損；線纜固定牢固，每隔30cm用扎帶綁扎，避免長期運行中因振動導致接線松動；線纜穿過箱體時，需加裝絕緣套管，做好防護措施，避免箱體邊緣劃傷線纜絕緣層；組件線到配電箱兩端需掛電纜牌，方便檢修識別，同時預留20-30cm的電纜余量，保證能做2-3個電纜頭。河北配電箱廠家德蘭電氣在布線過程中，嚴格按照規范把控細節，所有線纜均選用符合國家標準的專用電纜，布線整齊規范，確保電能傳輸高效、可靠。

（三）做好接地接線，強化防雷保護

光伏系統的接地保護至關重要，可有效防止雷擊、漏電引發的安全事故，光伏配電箱的接地接線需嚴格遵循“就近接地、可靠連接”的原則，重點做好3個方面的接地工作。一是箱體接地，配電箱箱體需與接地干線牢固連接，接地電阻不大于4Ω，沿海、多雷地區接地電阻不大于1Ω，確保箱體漏電時能快速泄放電流，保護人員安全；二是元器件接地，箱體內所有金屬元器件、浪涌保護器、斷路器外殼等，均需可靠接地，接線端子選用接地專用端子，連接牢固，做好防腐處理；三是線纜接地，電纜的金屬外皮、金屬保護管線、橋架等，需與接地干線牢固連接，形成完整的接地體系。河北配電箱廠家德蘭電氣在接地接線過程中，會采用專業的接地材料，嚴格按照接地電阻標準施工，施工完成后進行接地電阻測試，確保接地保護可靠有效。

（四）嚴控接線端子質量，避免接觸不良

接線端子是線纜連接的核心部件，接觸不良會導致端子發熱、打火，引發短路、設備損壞等隱患，接線過程中需重點把控端子質量與連接工藝。優先選用銅質接線端子，導電性能好、接觸可靠，杜絕使用劣質塑料端子；線纜與端子連接時，需將線纜剝線長度控制在合適范圍，避免剝線過長導致線纜裸露，或剝線過短導致接觸不良，多芯銅線需用線鼻子壓線，不能直接連接；端子緊固力矩符合規范要求，既要確保連接牢固，又要避免用力過大損壞端子和線纜；端子處做好絕緣處理，選用絕緣膠帶或熱縮管包裹，防止端子裸露、短路。河北配電箱廠家德蘭電氣在接線過程中，對端子連接實行“專人操作、專人核查”制度，確保每一處端子連接牢固、絕緣可靠，從源頭規避接觸不良隱患。

（五）特殊場景接線優化，適配復雜工況

針對不同安裝場景的特殊需求，需對光伏配電箱的接線進行優化，確保適配復雜工況。戶外高溫場景，接線時需選用耐高溫線纜和端子，箱體內部增設散熱結構，避免線纜、端子因高溫老化、接觸不良；戶外低溫場景，選用耐低溫線纜，避免線纜脆裂，端子連接處做好防凍處理；沿海鹽霧場景，選用防腐蝕線纜和端子，接線處做好防腐密封處理，防止鹽霧侵蝕導致接觸不良；屋頂分布式光伏場景，配電箱接線需考慮屋頂承重，線纜布線盡量簡潔，避免過多線纜堆積，同時做好防水措施，防止雨水滲入接線端子。河北配電箱廠家德蘭電氣可根據不同特殊場景，定制專屬接線優化方案，結合場景特性調整線纜、端子選型和布線方式，確保接線設計適配復雜工況，保障系統長期穩定運行。

三、選型與接線常見誤區及規避方法

在光伏配電箱選型與接線實踐中，很多從業者容易陷入一些誤區，導致系統運行異常、安全隱患增加，結合河北配電箱廠家德蘭電氣多年的工程經驗，總結出3個常見誤區及規避方法，供大家參考。

誤區一：盲目追求低成本，選用劣質箱體和元器件。部分項目為控制成本，選用劣質鐵皮箱體、低價元器件，短期內看似降低了成本，但長期運行中易出現箱體銹蝕、元器件失效、保護失靈等問題，不僅影響系統發電效率，還可能引發安全事故。規避方法：堅持“質量優先、性價比最優”的原則，選用符合國家標準、質量可靠的箱體和元器件，河北配電箱廠家德蘭電氣生產的光伏配電箱，在保障質量的前提下，通過規?；a(chǎn)控制成本，為客戶提供高性價比產品，杜絕劣質產品流入項目。

誤區二：接線時不區分直流、交流回路，隨意混接。部分施工人員缺乏專業經驗，接線時不區分直流、交流回路，隨意混接、錯接，導致逆變器、組件損壞，甚至引發短路事故。規避方法：加強施工人員專業培訓，明確直流、交流回路的區分標準和接線原則，接線完成后進行二次核查，必要時請專業技術人員現場指導，河北配電箱廠家德蘭電氣可為項目提供現場接線指導服務，確保接線規范無誤。

誤區三：忽視接地接線，接地電阻不達標。部分項目為加快施工進度，簡化接地接線流程，導致接地電阻不達標，接地保護失效，雷擊、漏電時無法有效泄放電流，引發安全事故。規避方法：嚴格按照規范要求做好接地接線工作，選用專業的接地材料，施工完成后進行接地電阻測試，確保接地電阻符合標準，河北配電箱廠家德蘭電氣在施工驗收階段，會重點核查接地接線質量和接地電阻數值，不合格項堅決整改。

光伏配電箱的選型與接線設計，是光伏系統安全、穩定、高效運行的基礎，既是一項技術工作，也是一項責任工作，需始終堅持“規范為先、質量為本、適配為核心”的原則，結合光伏系統規模、安裝環境、運行需求，科學選型、規范接線，規避各類誤區，確保每一處細節都符合行業規范和實操要求。

作為專注于光伏配電設備研發、生產、設計、服務的河北配電箱廠家德蘭電氣，多年來始終深耕光伏領域，立足項目實操需求，不斷優化光伏配電箱的選型方案和接線標準，從箱體材質、元器件選配，到接線施工、驗收運維，建立了完善的質量管控體系，為各類光伏項目提供專業、可靠的光伏配電箱產品和技術支持。

對于行業從業者而言，在開展光伏配電箱選型與接線工作時，需不斷積累實操經驗，嚴格遵循行業規范，結合項目實際情況靈活調整，同時注重后期運維核查，及時排查選型與接線過程中出現的隱患，助力光伏系統實現長期穩定、高效發電，為“雙碳”目標落地貢獻配電領域的力量。
